РЈХ605Е Роботска машина за МИГ заваривање

- 6 осе и 2 осе (спољна оса) контрола
- Максимално оптерећење: 5 кг

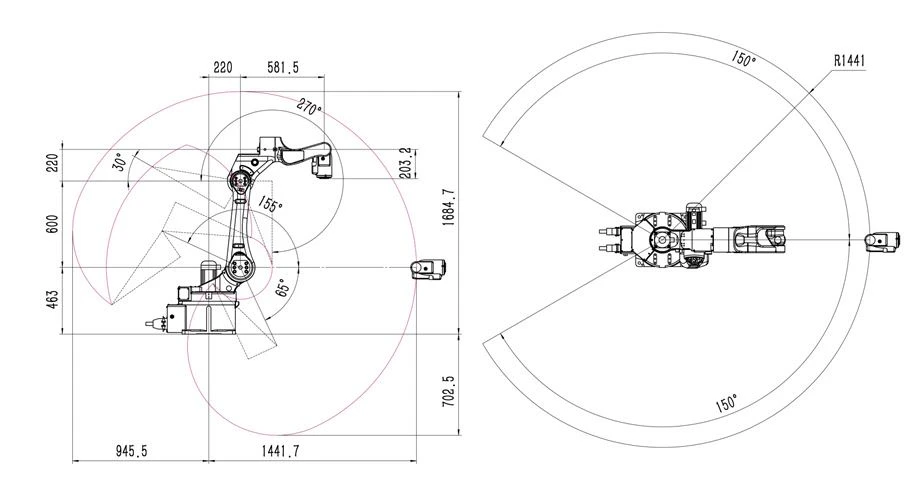

- Максимални радни радијус: 1441 мм
- Поновљена тачност позиционирања: ±0.06мм
- Роботска МИГ машина за заваривање високих перформанси и брзог одзива
- Такође доступно за електролучно заваривање, тиг заваривање, тачкасто заваривање, ласерско заваривање итд.

Pošalji upit

Ćaskanje sada

Opis

Tehničke karakteristike

Главне карактеристике ХЦНЦ роботске МИГ машине за заваривање

РЈХ605 је професионални МИГ робот за заваривање који је дизајнирао и развио ХуазхонгЦНЦ. Као и код ТИГ заваривања, ова роботска МИГ машина за заваривање може да завари скоро све метале, посебно погодна за заваривање алуминијума и легура алуминијума, бакра и легура бакра и нерђајућег челика. Током процеса заваривања, скоро да нема губитка оксидационим сагоревањем, само мали губитак испаравања, а металуршки процес је релативно једноставан.

1. Архитектура система

а. Усвојите међународни стандард ЕтхерЦАТ бус технологије
б. Опремљен новом генерацијом привеска за учење ХсПад, који је згодан за кориснике да подучавају и раде
ц. Може се повезати на индустријски Етхернет као што је Профинет преко гатеваи уређаја да би се реализовала комуникација података између и екстерног ПЛЦ-а

robotic MIG welding automation-RJH605E

2. Велика брзина и прецизна контрола

а. Реализујте контролу обртног момента засновану на динамичком моделовању и прецизној идентификацији параметара
б. Глобална интелигентна стратегија оптимизације путање за постизање најбољих перформанси контроле
ц. Вишеструко убрзање и успоравање стратегије контроле и функције углађивања

3. Сигурност

а. Флексибилно учење вуче засновано на динамичком моделу
б. Технологија детекције судара без сензора
ц. Режим будности и режим помоћи у комбинацији са сензорима
д. Флексибилна подешавања сигурносне зоне и повратак у првобитно стање једним кључем

4. Једноставан за употребу

а. Алати за отклањање грешака: комплетни алати за отклањање грешака и дијагностику параметара, отклањање грешака терминала на основу команди
б. Алати за симулацију: платформа виртуелне контроле, платформа за 3Д симулацију
ц. Обезбедите купцима прилагођене пакете процеса заваривања
д. Софтвер за ванмрежно програмирање, пакет процеса заваривања, пакет процеса лепљења, пакет процеса палетизације, пакет процеса штанцања

5. Интелигентан

На основу великих података и платформи у облаку, интелигентно процените здравствени статус миг робота за заваривање и обезбедите информације о одржавању и раном упозорењу.

welding-robotic-arm-RJH605E

Технички параметри роботске машине за МИГ заваривање

Модел		ХЦНЦ-РЈХ605Е МИГ робот за заваривање
Степен слободе		6
Оптерећење Макс./Ратед		5кг
Максимални радни радијус		1441мм
Поновљена прецизност позиционирања		±0.06 мм
Опсег покрета	J1	±150 степени
	J2	-145 степен/+60 степен
	J3	+30 степен/+270 степен
	J4	±120 степени
	J5	-110 степен/+140 степен
	J6	±360 степени
Називна брзина	J1	2,58рад/с, 148 степени/с
	J2	2,58рад/с, 148 степени/с
	J3	2,58рад/с, 148 степени/с
	J4	3,93рад/с, 225 степени/с
	J5	3,93рад/с, 225 степени/с
	J6	3,93рад/с, 225 степени/с
Максимална брзина	J1	3,87рад/с, 222 степена/с
	J2	3,87рад/с, 222 степена/с
	J3	3,87рад/с, 222 степена/с
	J4	5,89рад/с, 337,5 степени/с
	J5	5,89рад/с, 337,5 степени/с
	J6	5,89рад/с, 337,5 степени/с
Дозвољени момент инерције	J6	0.035 кг.㎡
	J5	0.3 кг㎡
	J4	0.3 кг㎡
Дозвољени обртни момент	J6	15 Нм
	J5	35 Нм
	J4	35 Нм
Окружење апликације	Температура	0-45 степени
	Влажност	20%-80%
	Други	Избегавајте контакт са запаљивим, експлозивним или корозивним гасом и течношћу и држите се даље од електронских извора буке (плазма)
Дужина кабла наставног привезка		8m
Дужина прикључне линије тело-орман		5m
И/О параметар		Пинес: улаз 32 пина, излаз 31 пин (алармно светло контролне кабине заузима 1 пин)
Сигнална линија резервисана		/
Пнеуматска цев		/
Капацитет батерије		2.5КВА
Називна снага		2КВ
Називни напон		Једнострука АЦ фаза 220В 50ХЗ
Називна струја		10.8A
Ниво заштите роботске руке		ИП50
Ниво заштите електричног ормана		ИП50
Начин уградње		На земљи, наопако привезак, бочни привезак
Величина електричног ормара		640 мм (Ш) × 460 мм (Т) × 620 мм (В) - вертикално
